磨珠机(佛珠抛光机)

管理员2018-04-27共3056人围观
简介鉴于帮朋友做手串时,没有电动打磨机械,手工磨太费时间,购买抛光机那种简单机械又不是本人风格,所以考虑用工业常用标准件自制一台,那么...

鉴于帮朋友做手串时,没有电动打磨机械,手工磨太费时间,购买抛光机那种简单机械又不是本人风格,所以考虑用工业常用标准件自制一台,那么,既然想到了就动手……


首先找一块铁板做基础底座,画线定位,所有配件都将装在它上面

磨珠机(佛珠抛光机)

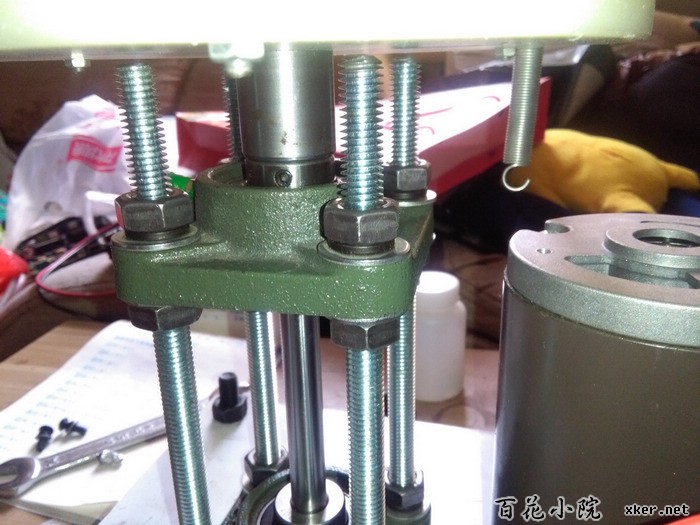

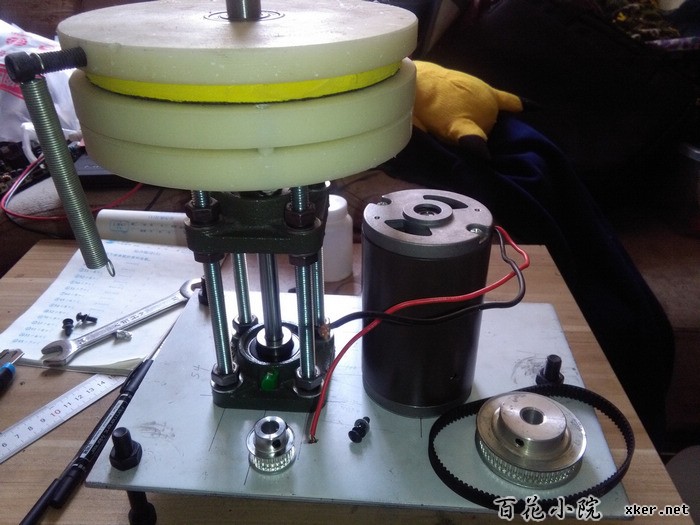

主轴部分,一根12mm的光轴,两个带铸铁座的球面轴承,用四根M10螺杆支撑,淘宝购买的打磨盘和轴组件,与12mm光轴连接到一起

磨珠机(佛珠抛光机)

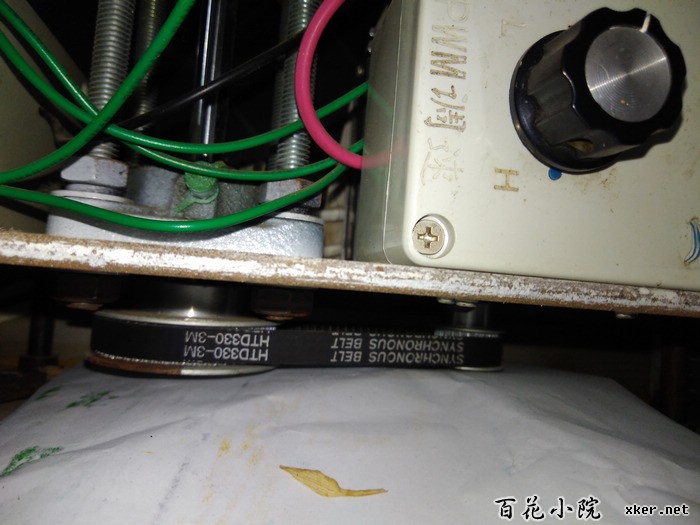

主轴与电机通过同步轮和皮带连接,传动组件在铁板底部

磨珠机(佛珠抛光机)

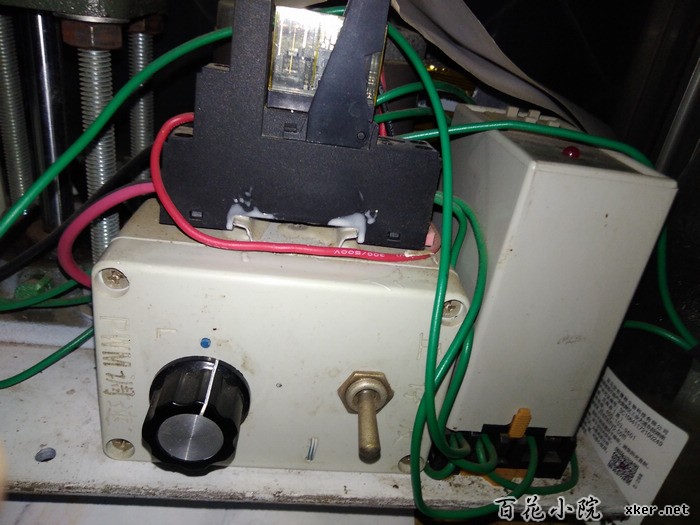

调速及正反转控制

磨珠机(佛珠抛光机)

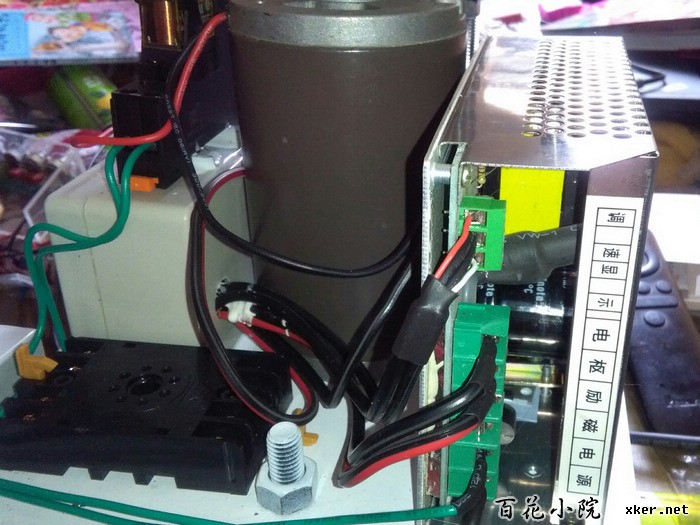

电机是220V直流有刷电机,使用PWM调速电源驱动

磨珠机(佛珠抛光机)

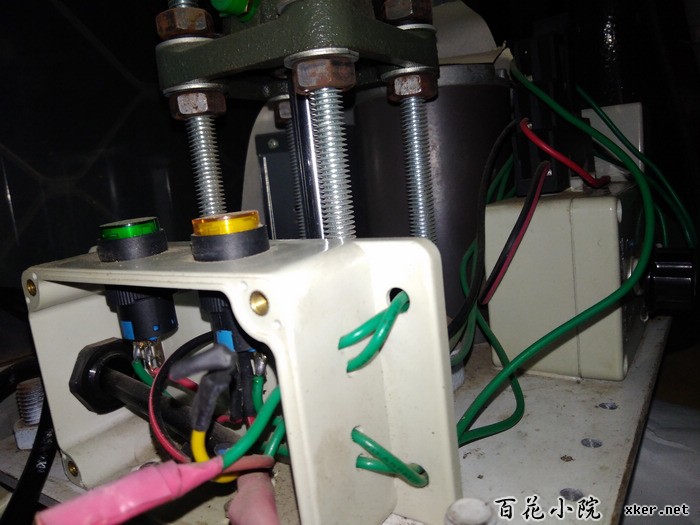

启动及停止控制,由两个按钮开关串联,一个是常开自锁型,用于控制时间继电器的电源;另一个常闭自复位型,按下再松开,时间继电器则断电再通电,实现重新计时

磨珠机(佛珠抛光机)

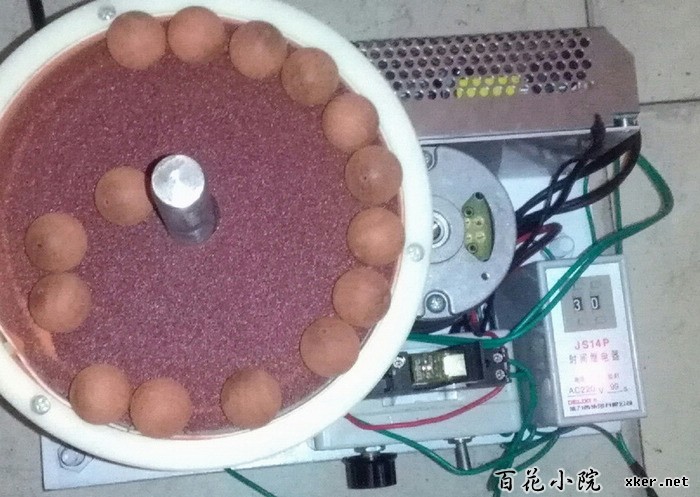

整体顶部及时间继电器

磨珠机(佛珠抛光机)

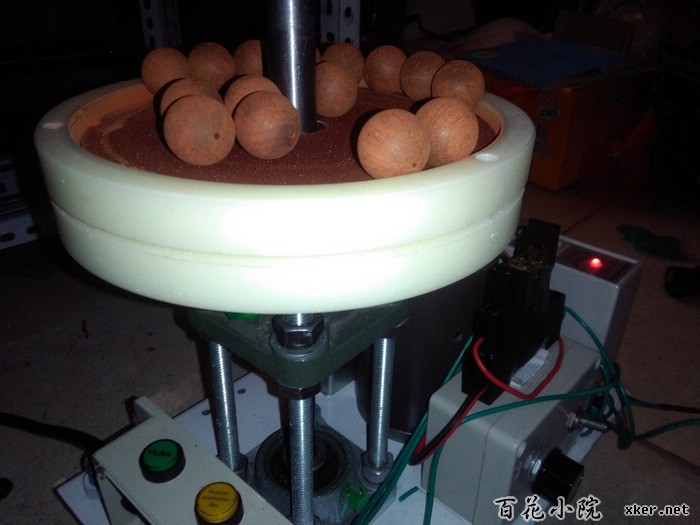

完成,试机

磨珠机(佛珠抛光机)
